【物联网】Arduino实现交通灯设计

1、准备器材:
红色M5 直插LED1
黄色M5 直插LED
1
绿色M5 直插LED1
220Ω电阻
3
面包板1
面包板跳线
1 扎

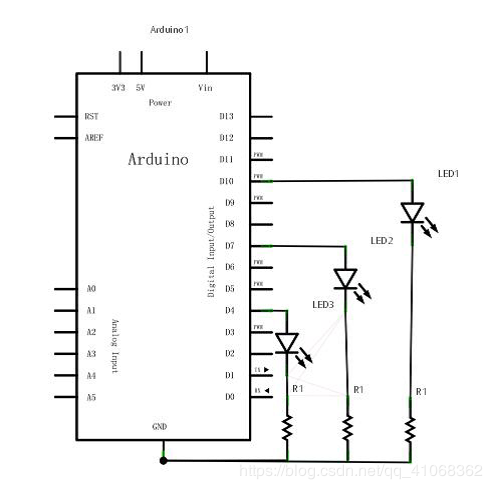

2、连接

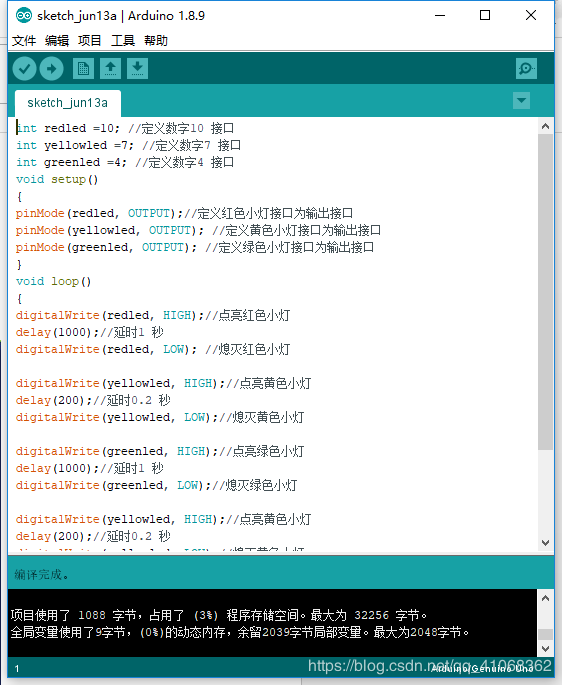

3、代码如下:

int redled =10; //定义数字10 接口 int yellowled =7; //定义数字7 接口 int greenled =4; //定义数字4 接口 void setup() { pinMode(redled, OUTPUT);//定义红色小灯接口为输出接口 pinMode(yellowled, OUTPUT); //定义黄色小灯接口为输出接口 pinMode(greenled, OUTPUT); //定义绿色小灯接口为输出接口 } void loop() { digitalWrite(redled, HIGH);//点亮红色小灯 delay(1000);//延时1 秒 digitalWrite(redled, LOW); //熄灭红色小灯 digitalWrite(yellowled, HIGH);//点亮黄色小灯 delay(200);//延时0.2 秒 digitalWrite(yellowled, LOW);//熄灭黄色小灯 digitalWrite(greenled, HIGH);//点亮绿色小灯 delay(1000);//延时1 秒 digitalWrite(greenled, LOW);//熄灭绿色小灯 digitalWrite(yellowled, HIGH);//点亮黄色小灯 delay(200);//延时0.2 秒 digitalWrite(yellowled, LOW);//熄灭黄色小灯 digitalWrite(redled, HIGH);//点亮红色小灯 delay(0);//延时0 秒 digitalWrite(redled, LOW); //熄灭红色小灯 }

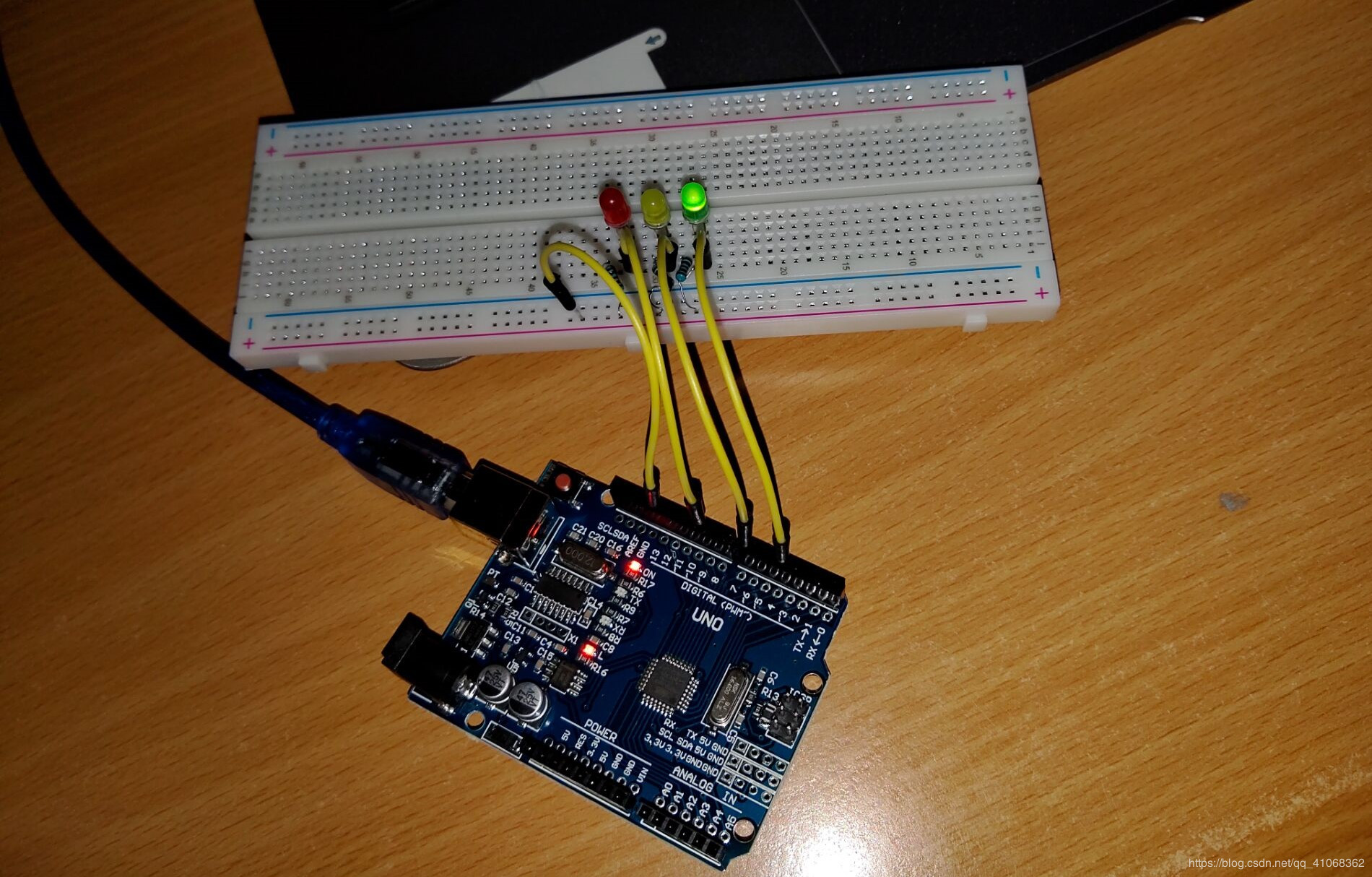

4、效果图
